产品描述：
NanoWorld Pointprobe NCH probes 是专为非接触和轻敲模式成像设计的。这款探针结合了高稳定性，高灵敏度和快速扫描的能力。
Pointprobe系列的所有探针均是采用高掺杂的单晶硅，从而消除静电产生。化学惰性并且具有高的Q因子，从而获得高的灵敏度。针尖的形状是像金字塔的多边形，高度为10～15微米。

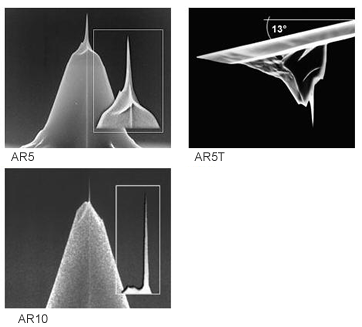

我们专门设计用于测量侧壁角度接近于90度的样品的探针，这就是AR系列的探针，AR系列的探针有着很大的长径比。
在有倾斜补偿角度的型号里面，针尖末端2μm沿着悬臂轴有13 °的倾斜，这样可以补偿AFM系统（通常有13°倾斜）所造成的悬臂倾斜角度，是对侧壁几乎是直角的样品可以进行对称性的扫描。
AR系列探针独特的性能：
1、保持大长径比的针尖部分大于2微米（5：1）；大于1.5微米（10：1）；
2、可选尖端沿着中心轴有13°的倾斜角；
3、探针的长径比均为7:1或12:1,不管是从侧面或者是沿着悬臂轴方向；
4、半锥角小于5度（5：1）；半锥角小于2.8度（10：1）；
5、针尖的曲率半径均小于10纳米；
反射涂层是在悬臂的反射面上加上了一层约30nm厚的铝涂层，从而增强了激光束的反射率2.5倍。此外还可以防止悬臂的光干涉。
如果需要较低的共振频率或者悬臂长度超过125微米的探针，建议
使用Pointprobe type AR5-NCLR
应用范围：
测量侧壁角度接近于90 °的样品，低频率，长悬臂轻敲模式。
技术数据：
Technical Data
|
Value
|
Range
|
Force Constant
|
42N/m
|
21
- 78
|
Resonance Frequency
|
320 kHz
|
250
- 390
|
Length
|
125µm
|
120
- 130
|
Width(rectangular part)
|
30 µm
|
253
- 35
|
Thickness
|
4 µm
|
3.5
- 4.5
|
Shape / Cross-section
|
Rectangular / Trapezoidal
|
Number of Cantilevers
|
1
|
Tip Offset
|
14
- 16 µm
|
Tip Style
|
Pyramidal
|
Tip Height
|
10-15
µm
|
Tip Radius
|
<10
nm
|
Spike Tilt
|
0°or
13° available
|
Spike Length (SL)
|
>2 µm(5:1),>1.5µm(10:1)
|
Spike Width at base (SW)
|
|
Spike Aspect Ratio
|
5:1,10:1
|
Material
|
Single
Crystal Silicon, Highly Doped
|
Chip Size
(industry standard)
|
|
Coating (optional)
|
Aluminum
reflex ( ~ 30 nm thick, non-tip side )
|
|
