NanoSensors PPP-CONTAu接触模式镀金AFM探针
 所属分类: AFM探针 ->  镀金探针 ● 返回产品列表页面


产品描述

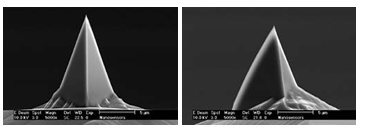

     PointProbe Plus (PPP)在PointProbe基础上再减少针尖的曲率半径,使得针尖曲率半径仅为7nm,增加了针尖的可用性和分辨率。

     NANOSENSORS PPP-CONTAu探针是专为接触模式设计的。该探针也可用于力-距离曲线和脉冲力(PFM)。PPP-CONTAu探针具有高灵敏度和低力常数。

该探针独特的功能:

     - 金属导电性针尖
     - 整体金涂层
     - 化学惰性

     金涂层是约70nm厚的铬和金的双层涂层。大大提高了针尖的导电性并允许连通。该涂层增强了激光束的反射率2倍。此外还可以防止悬臂的光干涉。

     涂层的工艺使得悬臂具有应力补偿,并且针尖具有良好的耐磨性。悬臂的压力使弯曲低于3.5%。

      请注意:当针尖使用于接触模式,摩擦理模式或力调制模式,由于磨损,或有必要增大电流。


应用范围:

接触模式探针,液相下,生物应用



技术数据:

Technical Data

Value

Range

Force Constant

0.2N/m

0.02 – 0.77

Resonance Frequency

13 kHz

6 - 21

Length

450µm

440 - 460

Width(rectangular part)

50 µm

42.5 – 57.5

Thickness

2 µm

1.0 - 3.0

Shape / Cross-section

Rectangular / Trapezoidal

Number of Cantilevers

1

Tip Offset

14 - 16 µm

Tip Style

Pyramidal

Tip Height

10-15 µm

Tip Radius

<50nm

Tip Aspect Ratio

-

Material

Single Crystal Silicon, Highly Doped

Chip Size

(industry standard)



Coating (optional)

70 nm thick double layer of chromium and gold on both sides of the cantilever

联系我们
产品所属品牌


www.nanoworld.com


www.budgetsensors.com


nanosensors.com


www.team-nanotec.de


订购型号:

数量

涂层

悬臂参数数据

悬臂数

订购编号

价格

10

全部金铬涂层

全部

1

PPP-CONTAu-10

询价
